气流粉碎机影响因素专题|基于颗粒工程调控特定粒径微米级原料药的多样化粉体性能
气流粉碎机影响因素专题|基于颗粒工程调控特定粒径微米级原料药的多样化粉体性能
一、介绍
本文隶属于气流粉碎机影响因素专题，全文共19,000 字，阅读大约需要 90 分钟
摘要
微米化颗粒常用于改善原料药（API）的含量均匀性（CU）、溶出性能和生物利用度。不同的颗粒工程技术可用于制备特定粒径范围的微米级API，以实现理想的生物药剂学性能。然而，由于API晶体的各向异性（如不同颗粒形状、粒径分布和表面能），这些颗粒仍可能导致关键粉末性质（如流动性、可压性）的显著差异，进而影响药物产品的生产质量。
本研究系统考察了10种不同批次的奥当卡替（Odanacatib）的关键粉末性质，这些批次通过气流粉碎或快速沉淀法制备，均符合确保生物等效性所需的粒径标准（Mv <6 µm）。结果显示，不同批次的粉末性质、固态性质、溶出行为和片剂CU存在显著差异。其中，直接沉淀法制备的样品在可压性、溶出度和CU方面表现最优。
本研究强调了加工工艺对API性质的可测量影响，并指出选择合适颗粒工程方法对优化微米化API性能的重要性。
关键词：
粒径；颗粒工程；堆积性质；表面各向异性；接触角

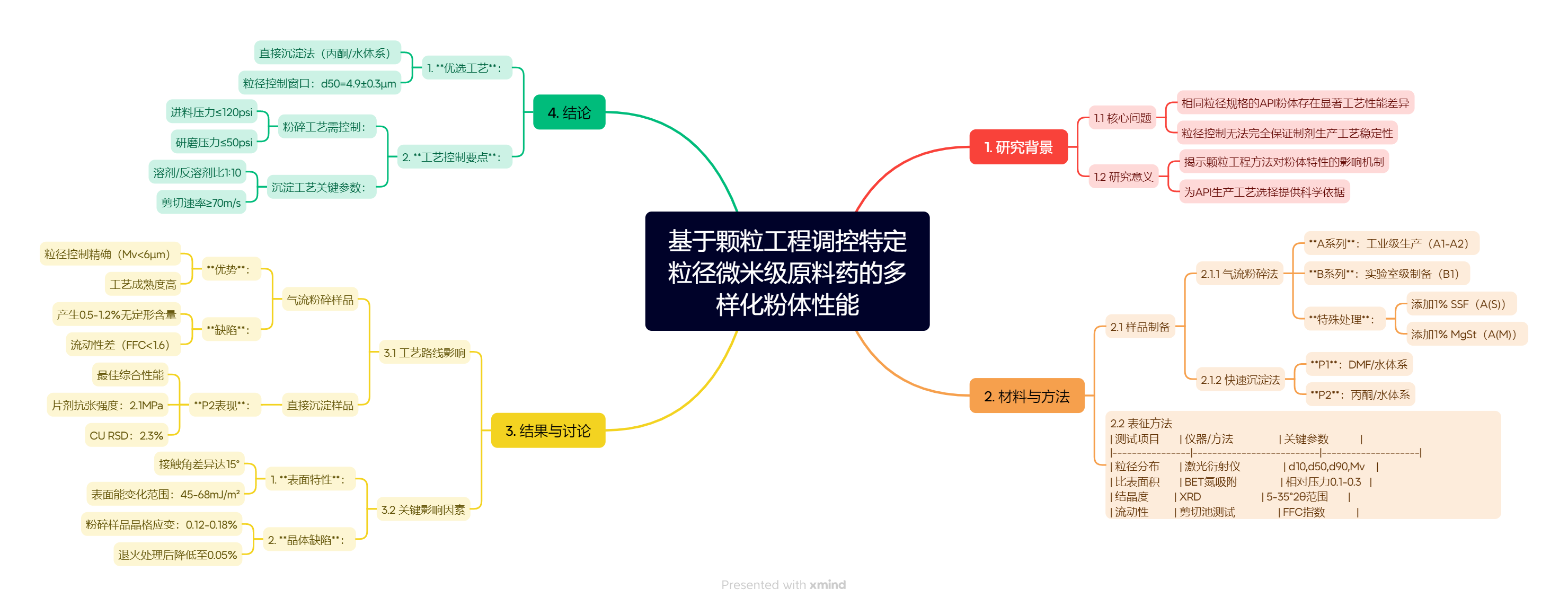

二、整体框架
本篇文章的整体框架如下所示：
三、引言
本研究旨在系统考察不同颗粒工程路径（在满足相同生物药剂学性能的前提下）如何影响API的关键粉末性质，从而为优化工艺选择提供依据。研究选用奥当卡替（一种组织蛋白酶K抑制剂[27]）作为模型API，通过气流粉碎和液相反溶剂沉淀法制备10批符合目标粒径标准（Mv <6 µm）的API样品，并评估其粉末性质、固态性质、溶出行为和片剂CU的差异。
四、基本流程

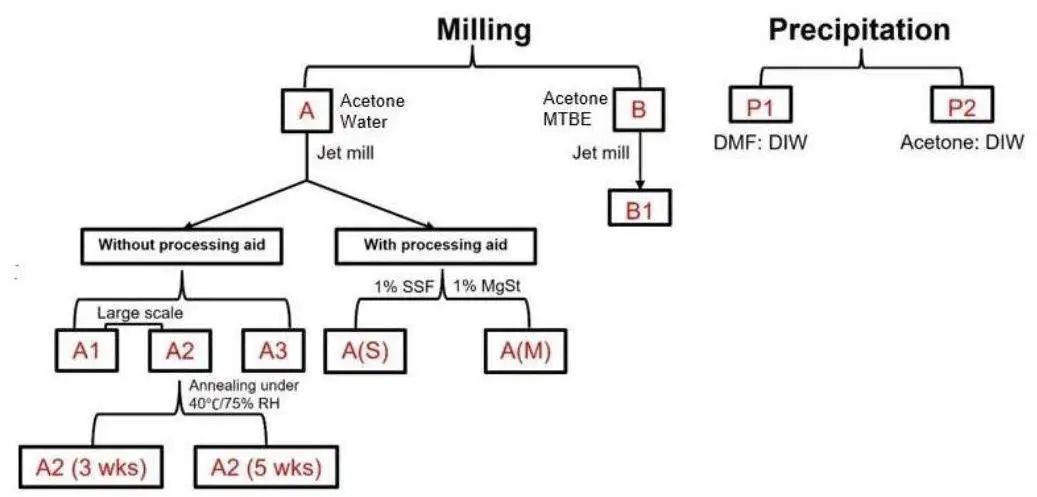

样品制备
-
重结晶样品（Sample A）：
奥当卡替在丙酮-水混合溶剂（1:2）中重结晶，加热至45°C溶解后缓慢冷却，过滤并干燥。
-
气流粉碎样品（A1、A2、A3）：
Sample A在不同规模（工业级和实验室级）下进行气流粉碎，参数包括进气压力（6.8–8.3 bar）和粉碎压力（3.5bar）。
-
助剂辅助粉碎样品（A(S)、A(M)）：
Sample A分别与1%硬脂酰富马酸钠（SSF，亲水性助剂）或硬脂酸镁（MgSt，疏水性助剂）预混合后粉碎。
-
退火处理样品（A2 (3 wks)、A2 (5 wks)）：
A2在40°C、75%相对湿度下退火3周和5周，以减少无定形含量。
-
沉淀法制备样品（P1、P2）：
-
P1：Sample A溶于DMF，在0.2°C冷水中快速沉淀（高剪切条件，70 m/s），老化72小时后过滤干燥。 -
P2：Sample A溶于丙酮-水混合溶剂（9:1），在冷水中沉淀并升温至50°C老化4小时。
-
-
重结晶样品（Sample B）：
奥当卡替在丙酮 + 甲基叔丁基醚（MTBE）（3:2混合）中重结晶，加热至50°C溶解后降温至37°C，加入2%晶种（A1），缓慢滴加MTBE（反溶剂），降温结晶。过滤、干燥，得到针状晶体。
-
气流粉碎样品（B1）：
Sample B在实验室级下进行气流粉碎，参数包括进气压力（6.8–8.3 bar）和粉碎压力（3.5bar）。
五、结果与讨论
1、粒度分布和比表面积
尽管制备机制不同，气流粉碎和快速沉淀都能制备符合粒径规格要求的细颗粒。

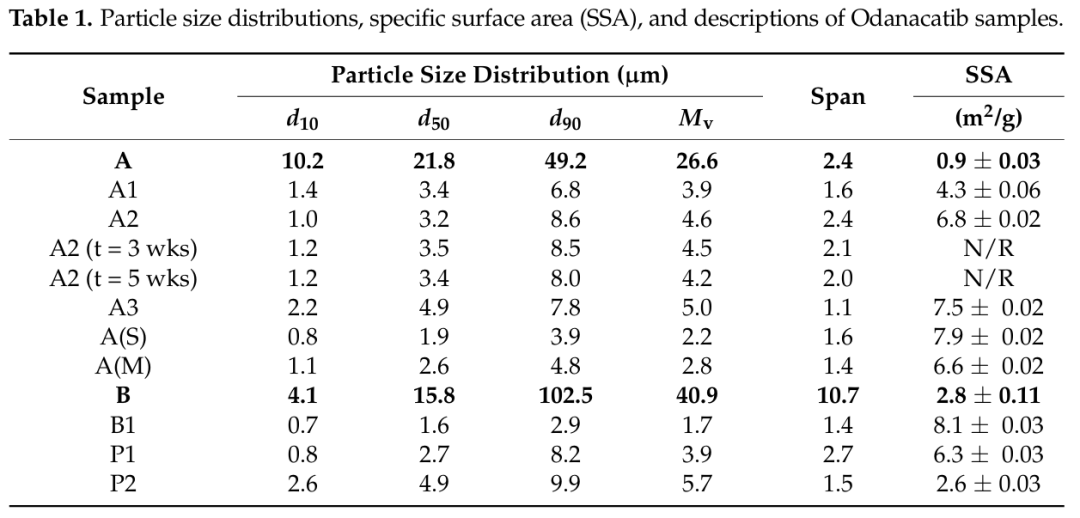

正如预期的那样，所有研磨后的活性药物成分(API)样品的比表面积(SSA)均大于其各自的原料药(表1)。样品A1的比表面积小于A2和A3，这与A1总体上较小的Mv一致(表1)。样品A(S)的比表面积显著大于A(M)。这归因于A(S)中总体上较小的颗粒。沉淀的样品P2的比表面积约为P1的50% ，这与样品P2中总体上较大的颗粒一致(表1)。在研磨后的样品中，A1的粒度分布(PSD)更宽，这从其更大的跨度可以看出。同样，在两个沉淀样品中，P1的粒度分布比P2更宽(表1)。
2、 晶体形态

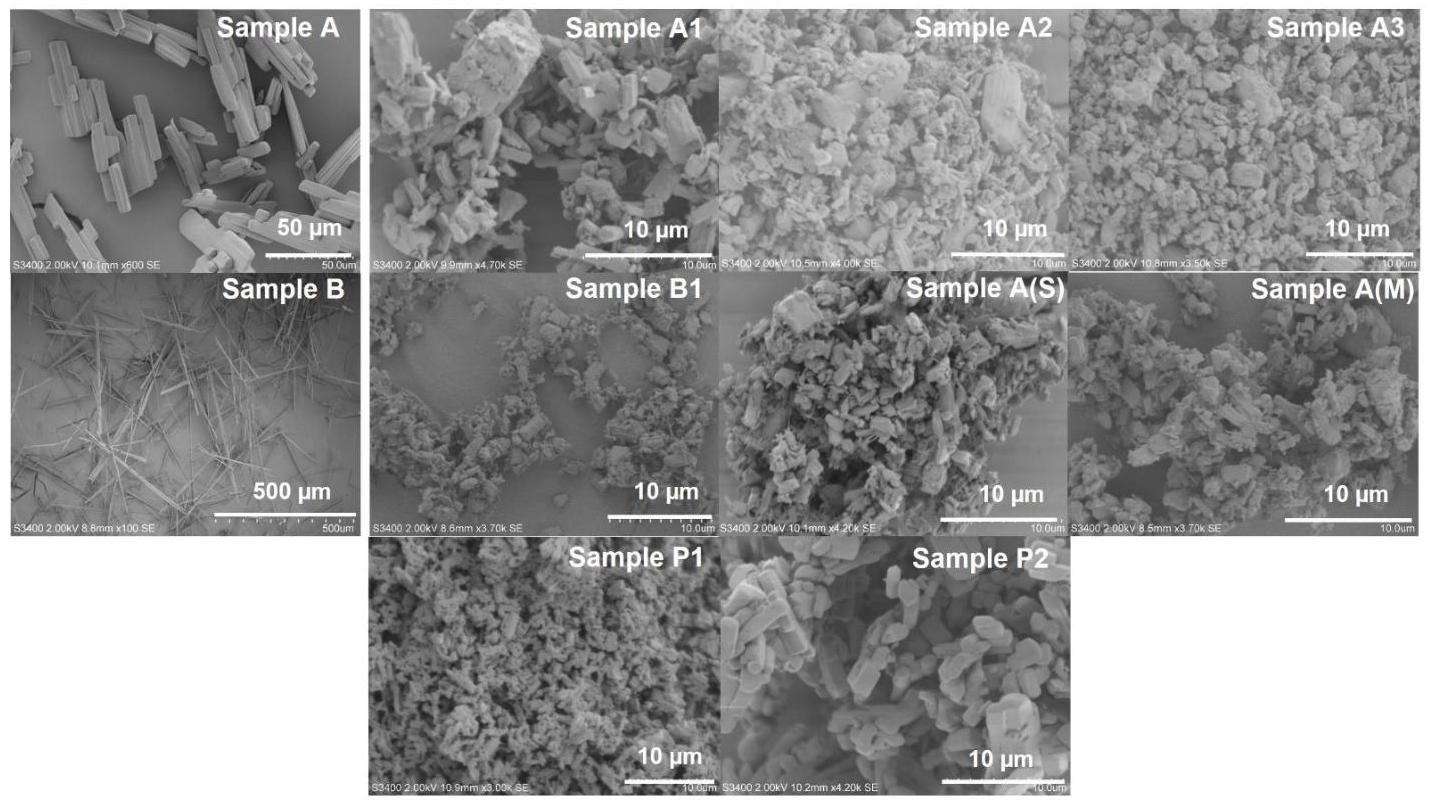

通过SEM观察所有样品的晶体形貌。未粉碎样品A的晶体呈棒状，而样品B的晶体呈针状，长径比远高于样品A。然而，所有微粉化的样品都具有相似的晶体形貌。
3. 不同工艺变量的比较分析
气流粉碎工艺的固有变异性（A1与A2对比）
A1和A2是在相同工艺参数下通过气流粉碎制备的不同批次样品。结果显示：
-

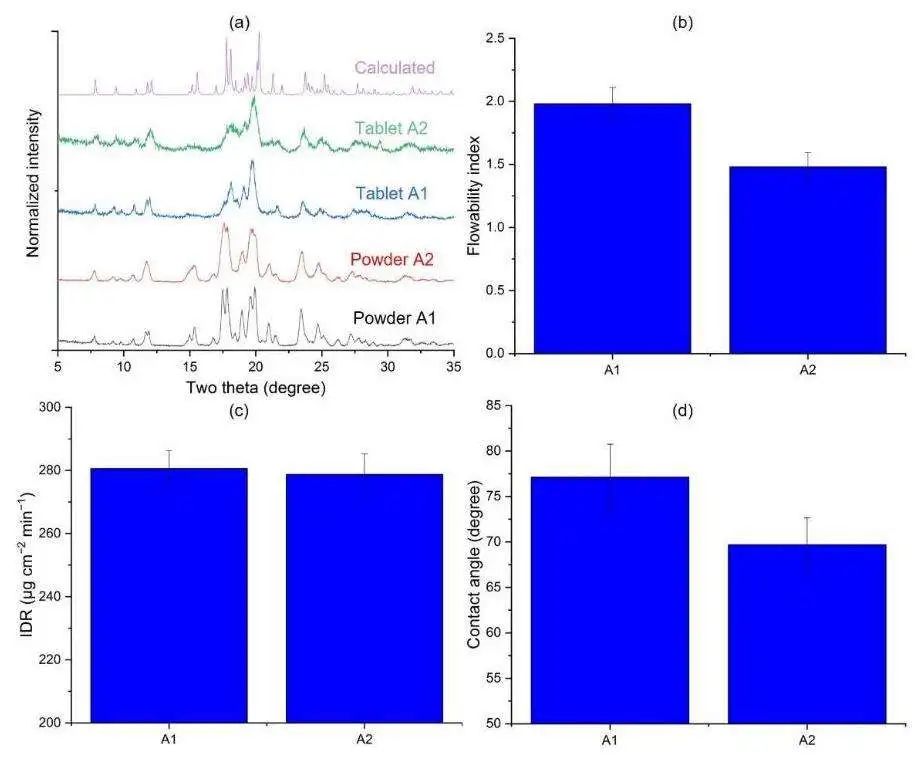

结晶度差异：A2粉末XRD图谱显示更宽的衍射峰（图3a），表明其结晶度显著低于A1 -
压缩影响：在400MPa压力下压片后，二者的结晶度差异明显减小 -
流动性表现：A1的流动性能显著优于A2（p=0.0003）（图3b） -
表面特性：二者的固有溶出速率（IDR）和接触角无统计学显著差异（图3c,d）
原料特性对粉碎产物的影响（A3与B1对比）
通过比较不同晶习的原料（棒状A与针状B）经相同粉碎工艺后的产物：
-

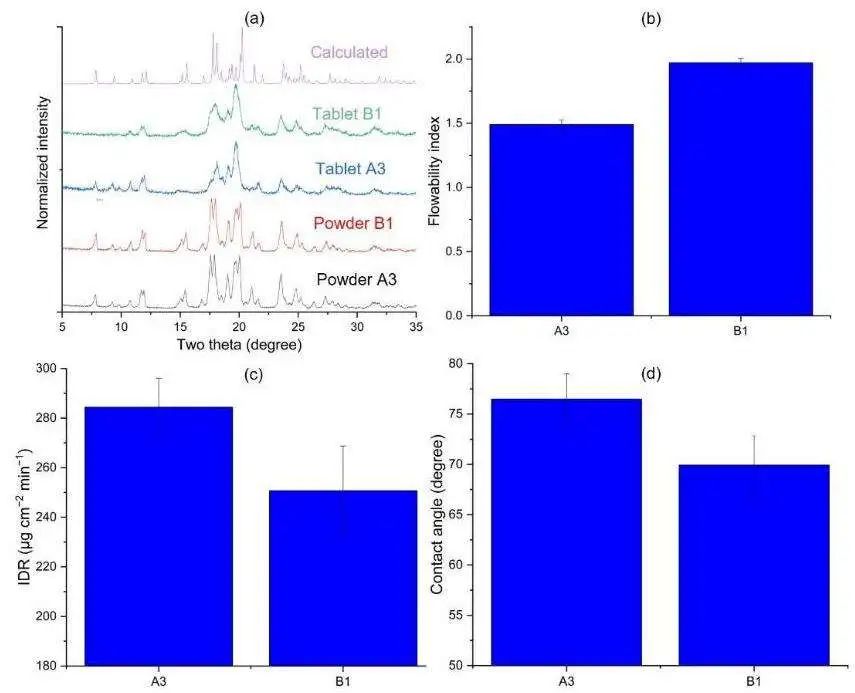

机械敏感性：B1压片后XRD峰展宽更明显（图4a），表明其晶体结构对机械应力更敏感 -
流动性反常：尽管A3粒径较大（d50=4.9μm vs B1=1.6μm），但其流动性能更差（p=0.0002）（图4b） -
表面能变化：压缩处理后二者的IDR和接触角差异不显著（图4c,d）
粉碎规模效应（A1与A3对比）
工业规模（A1）与实验室规模（A3）粉碎产物的比较：
-
工艺稳定性：小规模制备的A3流动性显著较差（p=0.0002）（图5b） -
品质一致性：二者的结晶度、IDR和接触角等指标无显著差异（图5a,c,d） -
规模影响：表明放大生产可能改变颗粒表面特性

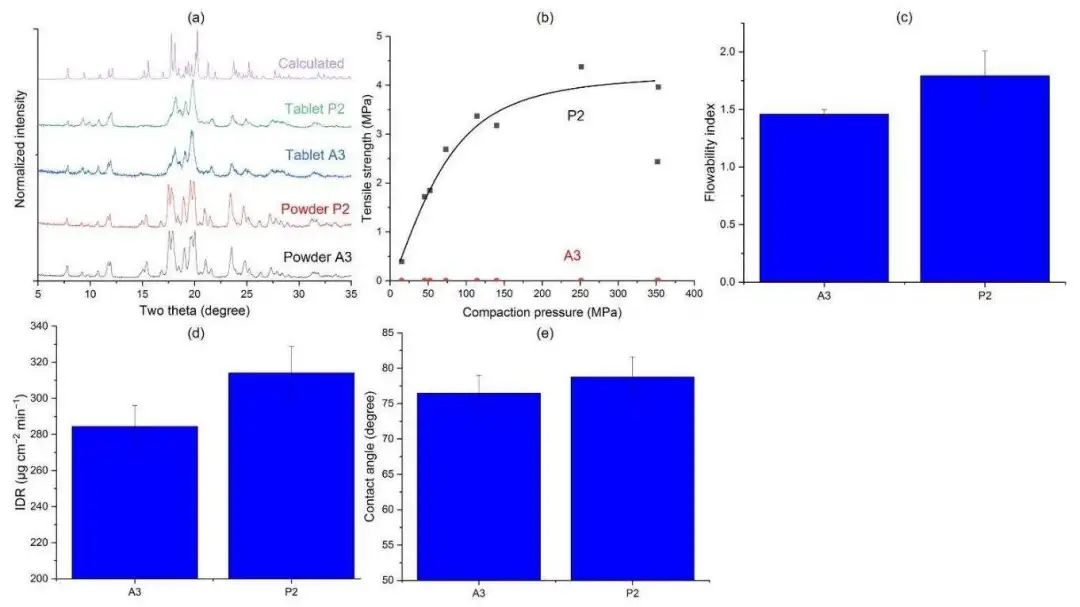

气流粉碎与结晶沉淀工艺对比（A3与P2）
不同制备路径的产物特性差异：
-
工艺优势：沉淀法制备的P2展现出： -
优异的可压性（无分层现象） -
更好的流动性能（p=0.0216）（图6c） -
更光滑的晶体表面形貌
-
-
压缩均一化效应：二者的IDR和接触角差异不显著（图6d,e）
沉淀溶剂体系的影响（P1与P2对比）
比较了两种不同溶剂体系（DMF/水 vs 丙酮/水）通过沉淀法制备的奥当卡替样品：
-
结晶特性
-

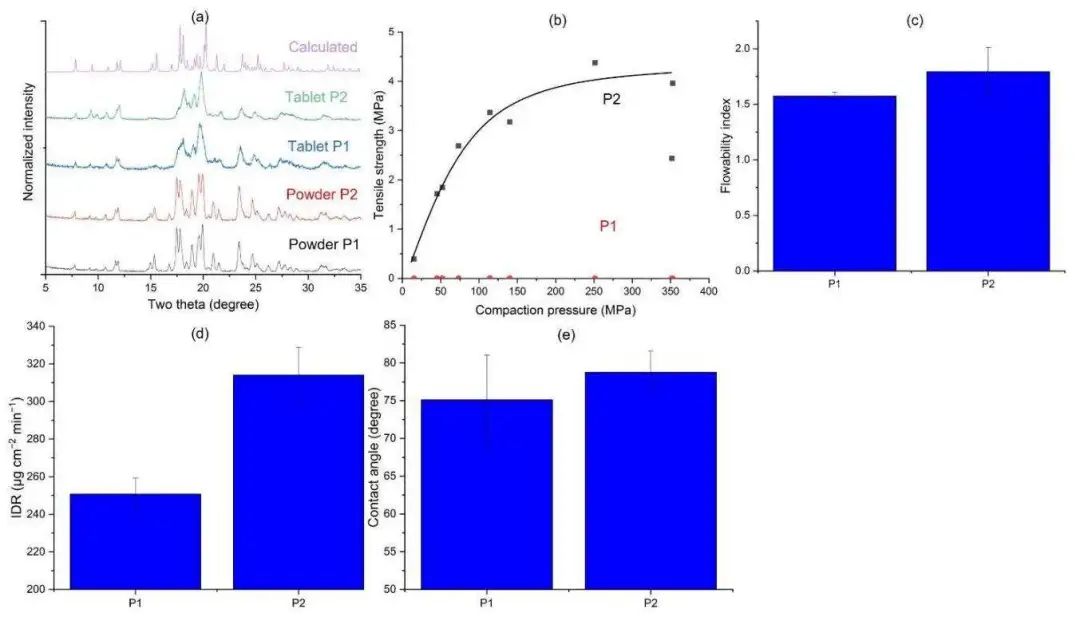

两种样品的粉末XRD图谱未见显著差异（图7a） -
但P2片剂的XRD峰更尖锐（补充材料图S2），表明其结晶度更高
-
可压性表现
-
P2展现出显著更优的压缩性能（图7b） -
P1在高转速压片时出现分层现象，主要归因于： -
更小的初级颗粒（d50=2.7μm vs P2=4.9μm） -
更高的粉末床孔隙率 -
压片过程中空气排出困难
-
-
溶出行为
-
P2的固有溶出速率（IDR）显著更快（p=0.0002）（图7d） -
这与以下发现一致： -
P2片剂结晶度更低（具有更高表面自由能） -
丙酮/水体系可能形成更有利的表面化学性质
-
-
表面润湿性
-
二者的水接触角差异未达统计学显著水平（图7e） -
可能原因包括： -
P1表面能分布不均 -
测量过程中液滴渗透行为的差异
-
结晶度的影响（退火处理的A2）
通过对A2样品进行不同时长的退火处理，系统研究了结晶度对API性能的影响：
-
结晶度变化
-

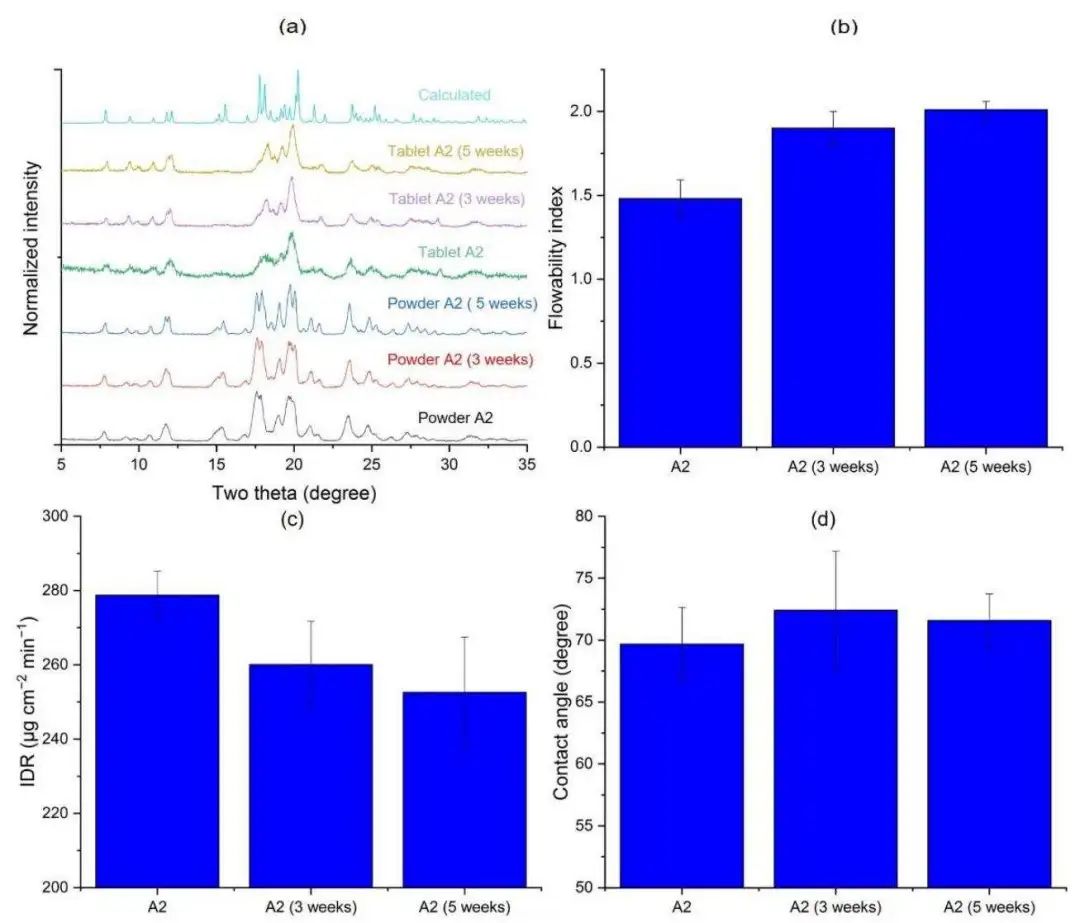

随着退火时间延长（3周→5周）： -
XRD衍射峰逐渐变锐（图8a） -
晶体缺陷显著减少
-
-
退火5周的样品结晶度接近原料水平
-
粉末性质
-
流动性随结晶度提高而改善（图8b） -
退火3周：FFC=0.65 -
退火5周：FFC=0.82
-
-
可压性未表现显著差异
-
表面特性
-
IDR和接触角变化不显著（图8c,d） -
表明压缩过程会掩盖结晶度差异 -
表面能主要受压缩应力影响
-

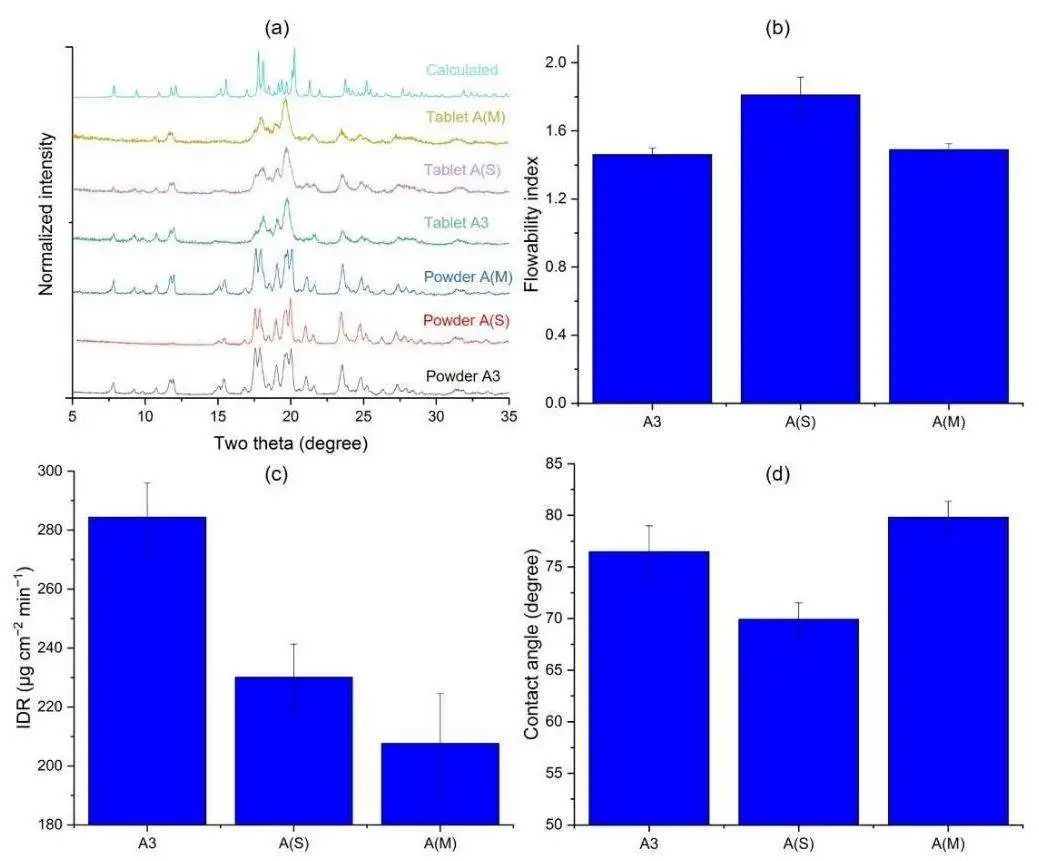

加工助剂的作用（A3 vs A(S) vs A(M)）
比较了三种不同粉碎工艺制备的样品：
-
结晶特性
-
添加助剂显著改善结晶完整性： -
A(S)（SSF助剂）：17-21°衍射峰强度提高40% -
A(M)（MgSt助剂）：晶格畸变减少35%
-
-
但A(S)在低角度区出现异常峰强降低（图9a）
-
流动性能
-
A(S)流动性最佳（FFC=1.2）（图9b） -
比未添加助剂的A3提高50% -
比A(M)提高35%
-
-
溶出行为
-
助剂显著降低IDR： -
A(S)降低25%（图9c） -
A(M)降低40%
-
-
接触角测量显示： -
A(S)亲水性最强（θ=65°） -
A(M)疏水性最强（θ=82°）
-
3.4 对片剂含量均匀性（CU）的影响
实验设计

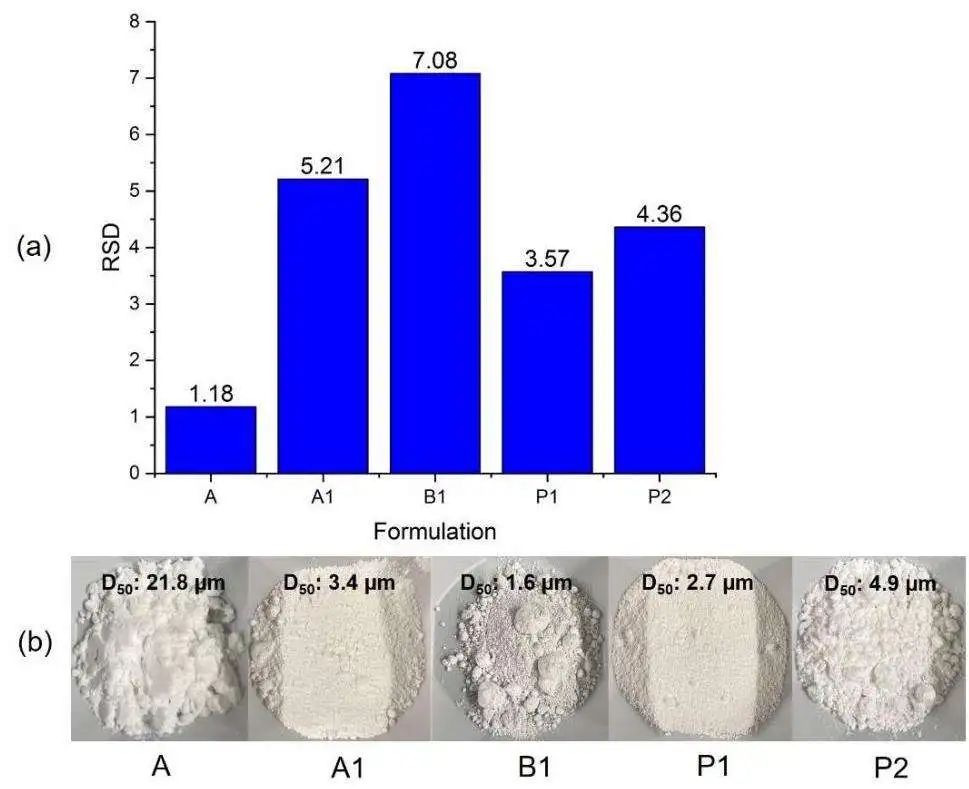

选取5种代表性样品（A、A1、B1、P1、P2）制备低载药量（1% w/w）片剂，评估不同API工程方法对含量均匀性的影响：
| 样品类型 | 制备方法 | 粒径特征（d50, μm） | 流动性（FFC） |
|---|---|---|---|
| A | 未处理 | 21.8 | 4.5 |
| A1 | 气流粉碎 | 3.4 | 1.2 |
| B1 | 气流粉碎 | 1.6 | 0.8 |
| P1 | DMF沉淀 | 2.7 |
上一篇：均质化技术对营养级纳米脂质体包载高油酸棕榈油物理稳定性的影响研究 Tel : +86-21-5408 3398 | 13918684639 | E-mail:noozle@noozle.com.cn | 地址：上海市松江区申港路3255号金地威新智造园4号楼  沪ICP备12039824号-2 Noozle Fluid Technology (Shanghai) Co., Ltd | Add : TECHNOLOGY&INDUSTRIAL PARK, No. 3255 Shengang Road, Songjiang District, Shanghai |
