随着触控显示、光伏电池、柔性电子等下游器件向高精度、高可靠性持续升级，行业对ITO电子浆料提出纳米级粒径均一性、悬浮稳定性与材料纯度要求。

但ITO粉体原生粒径小、比表面积巨大、表面能极高，在合成和存储过程中易形成严重的软团聚、硬团聚。如何彻底解聚、实现单颗粒级均匀分散与长期稳定悬浮，已成为制约高端 ITO 浆料性能提升与规模化量产的核心瓶颈。

当前 ITO 浆料制备主流分散工艺仍以砂磨、球磨、超声分散为主，在高端应用场景下普遍存在难以规避的短板：

粉体团聚严重，分散效果差

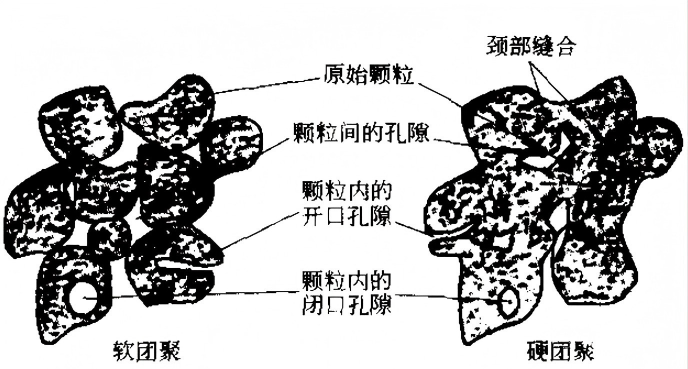

ITO纳米粉体极易形成软团聚，存储中更可能产生硬团聚。传统工艺能量输出不均，难以稳定、彻底破除团聚体。残留的团聚颗粒导致导电组分分布不均，后续涂布、成膜工序中易引发针孔、划痕、导电不均等缺陷，大幅降低终端品质。

粒径分布宽泛，光学与电学性能受损

传统工艺难以稳定实现窄粒径精准控制，浆料颗粒大小参差不齐。宽粒径分布直接导致膜层方阻不均、透光率下降，无法满足高端光电设备与精密电子元器件的要求，良品率长期偏低。

浆料稳定性弱，易分层沉降

分散不彻底留下的大颗粒成为“沉降晶种”，加速固液分离。浆料静置短时间内便出现分层、沉降，既缩短使用周期、造成原料浪费，更导致批次间性能偏差，难以保障生产一致性。

质效相互制约，量产陷入两难

ITO浆料生产长期存在“提质降产、提产降质”的结构性矛盾：提升分散精度需延长加工时间、增加能耗与耗材成本；追求量产效率则会牺牲分散效果。即便反复调试参数，也无法从根源上破解。

面对上述痛点，微射流均质技术凭借无介质、高能效、高均一性的独特优势，正在成为高端 ITO 电子浆料分散环节的突破性解决方案。

微射流均质技术工作原理：将预混后的 ITO 浆料加压至数十至数百兆帕，强制通过金刚石材质的固定微通道，形成超音速物料射流；物料在通道内瞬间经受高强度剪切、高速对撞与空化效应的复合作用。这种高度集中且分布均匀的能量，可在极短时间内将团聚体层层剥离解聚，实现纳米级单颗粒的均匀分散。

与传统依赖研磨介质的工艺有本质区别：依靠物料自身相互作用打散团聚，全程无研磨介质接触，从根源杜绝杂质引入。同时，在适宜的工艺压力与温控下，可最大程度保留ITO粉体原有的晶型结构，完整保留导电与透光性能。

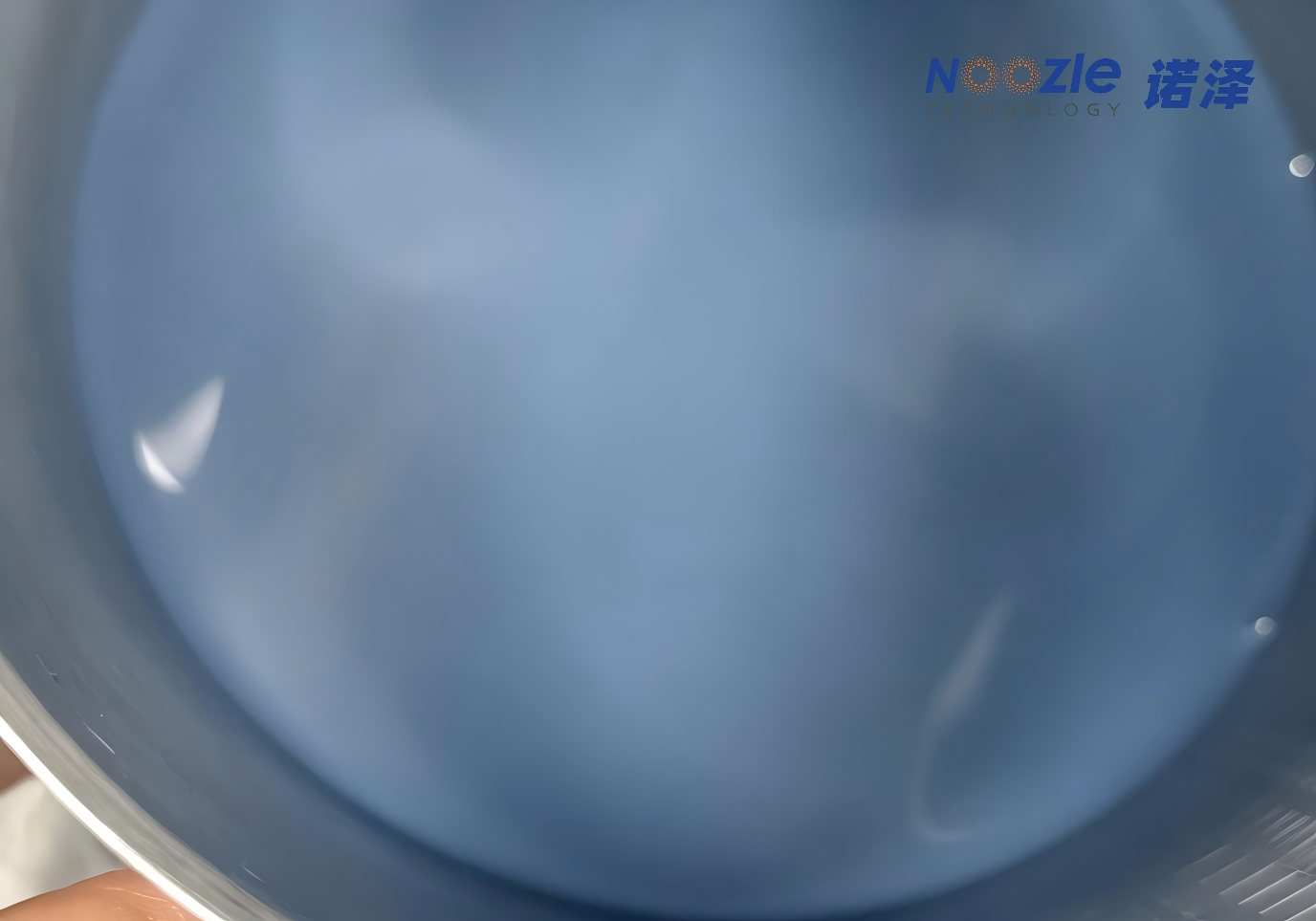

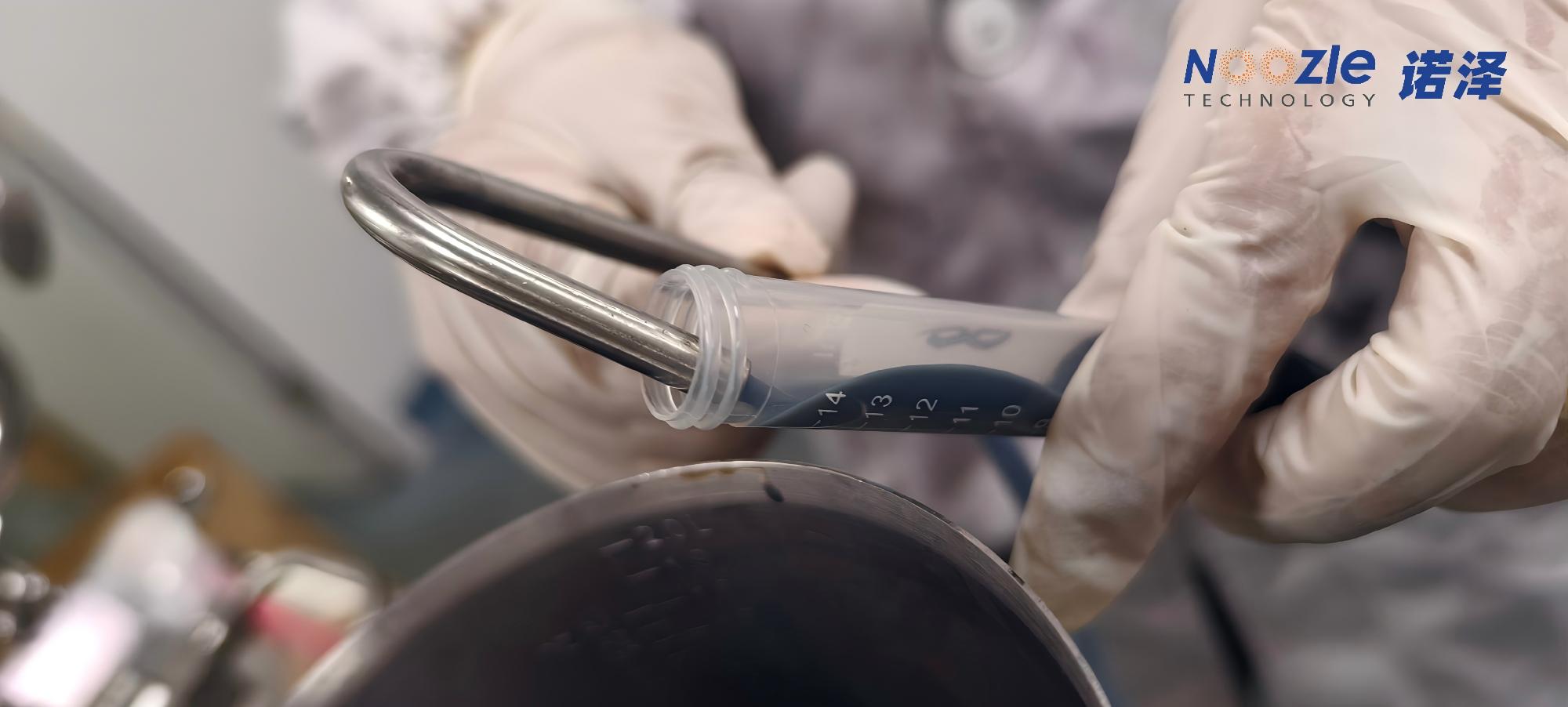

诺泽微射流均质机处理后的ITO电子浆料

此外，微射流均质设备压力、物料流速、交互容腔类型可灵活选配与组合，从而精准控制剪切强度，可根据浆料固含量、目标粒径、终端应用场景定制专属分散工艺，全面适配不同规格、不同体系的高端 ITO 浆料生产需求。

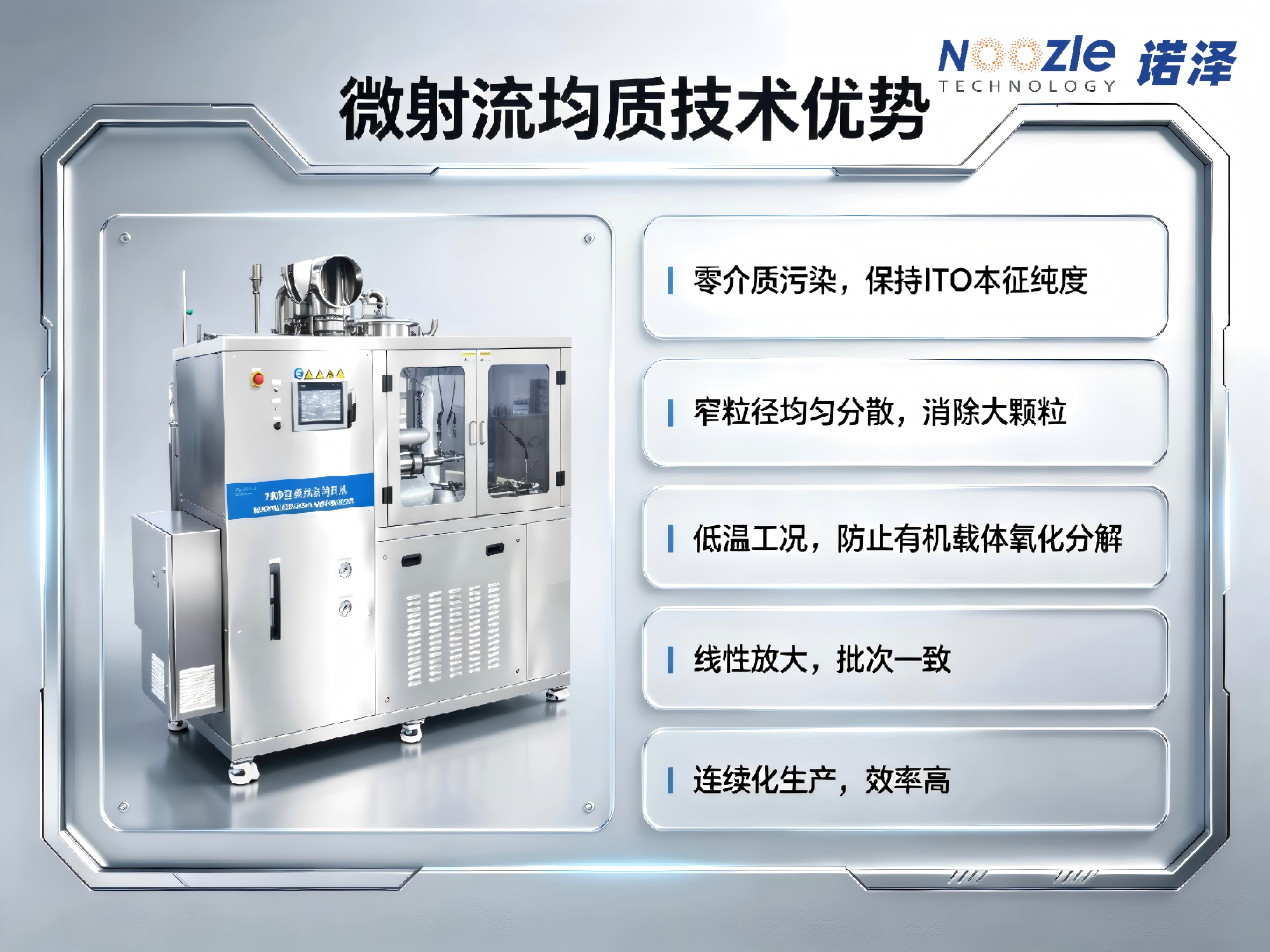

零介质污染

无介质分散，杜绝磨损杂质，保持ITO本征纯度，避免电学光学性能波动。

窄粒径均匀分散

D90可稳定收窄至目标纳米区间，消除大颗粒，抑制再团聚与沉降，延长货架期；涂膜更均匀致密，减少针孔，提升良率，可适配高固含浆料。

低温工况

瞬时分散配合高效换热，全程低温可控，有效防止有机载体氧化分解，避免粉体因热累积产生晶格缺陷或异常生长，完整保留导电与光学性能。

线性放大

基于微通道数量并联，能量密度恒定，核心工艺参数可线性放大，批次一致，缩短研发周期，满足多品种小批量到规模化的柔性生产。

连续化生产

管道式连续作业，效率远超批次研磨，易清洗换料，兼容多品类电子浆料，降低综合成本。

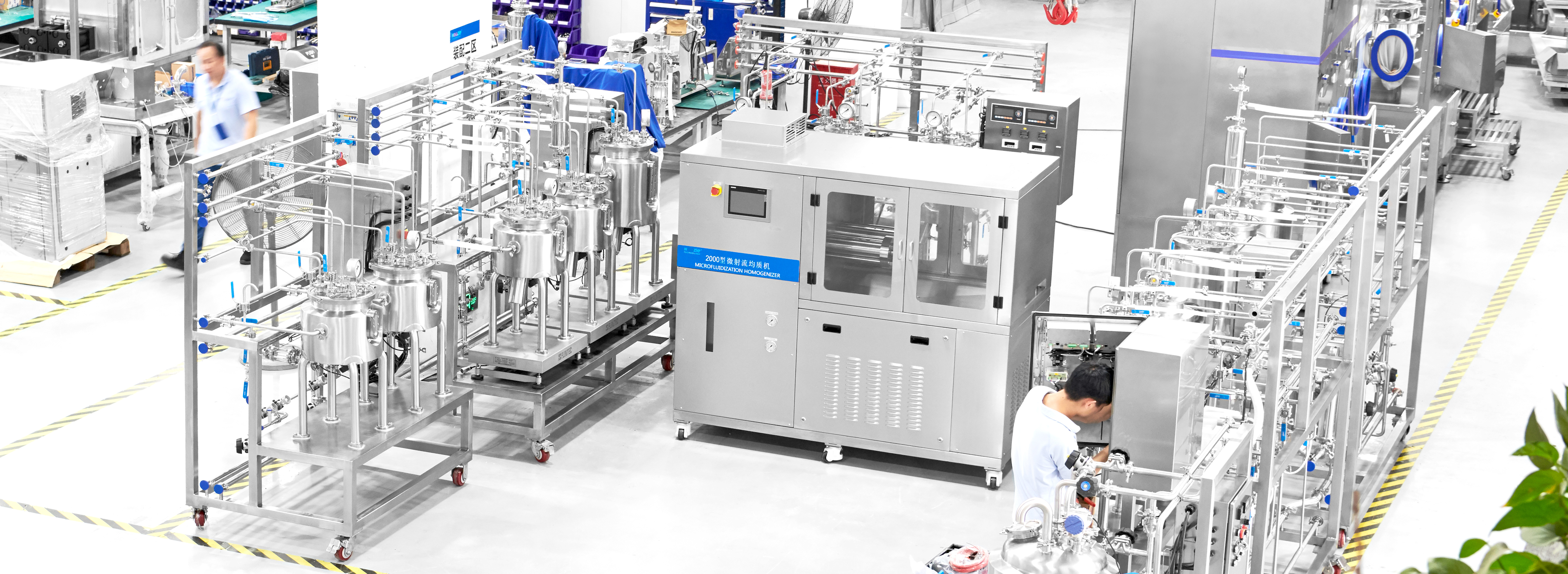

目前，微射流均质技术已在高端ITO透明导电浆料、光伏异质结电池、柔性电子低粘度浆料等多个场景实现产业化应用，帮助众多企业解决沉降快、成膜不均、良率低、放大难等顽疾，逐步成为高端电子浆料产能升级的标配工艺。
