受银价高位、行业降本提效双重驱动，纳米铜浆凭借导电导热好、低温易烧结、成本优势突出的特点，正成为柔性电子、光伏、先进封装领域替代银浆的主流方案。

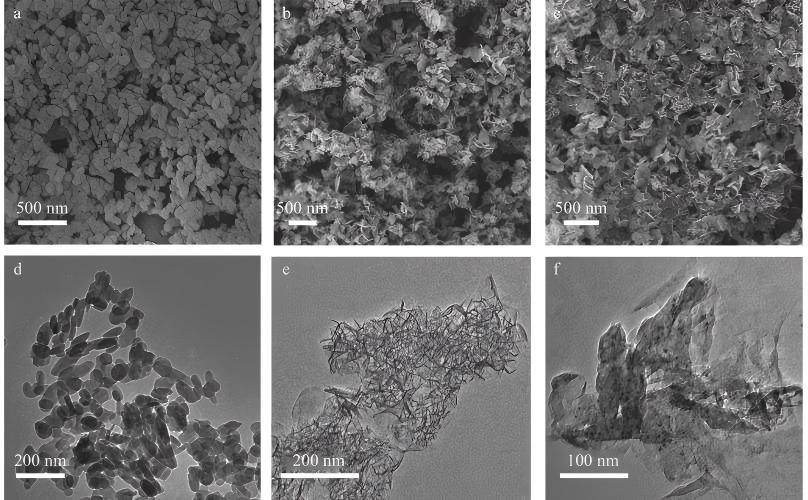

但纳米铜颗粒原生粒径极小，比表面积大、表面能极高，在粉体干燥、存储及混料过程中极易形成团聚。能否将团聚的铜粉彻底拆解至原生颗粒状态，并稳定分散于有机载体中，已成为纳米铜浆产业化的核心工艺瓶颈。

目前行业常用的砂磨、球磨、超声分散等方法，本质都是靠机械碰撞或剪切来打散颗粒，面对铜浆纳米级的深度解聚需求，都有绕不开的短板：

能量密度不足，解聚不彻底

普通机械剪切与介质碰撞的能量强度有限，往往只能磨蚀团聚体的表层，无法击穿颗粒间的硬团聚键合。处理后浆料看似均匀，实则仍残留大量亚微米级团聚颗粒，后续涂布时极易出现针孔、方阻波动等质量问题。

介质污染与形貌损伤并存

砂磨、球磨依赖研磨介质的物理碰撞，长时间运行易产生介质磨损碎屑，引入金属杂质，难以满足电子级浆料的纯度要求；同时，硬碰撞会损伤铜颗粒的球形形貌，表面缺陷反而加剧氧化倾向，损害导电性能。

氧化风险高

传统工艺处理周期长、机械摩擦剧烈，浆料温升显著，纳米铜在高温下氧化加速，烧结活性大幅衰减。

放大效应不可控

分散效果高度依赖设备结构、介质填充率和操作经验，实验室参数几乎无法线性迁移至产线，小试达标、量产失效的案例屡见不鲜，研发与调试成本居高不下。

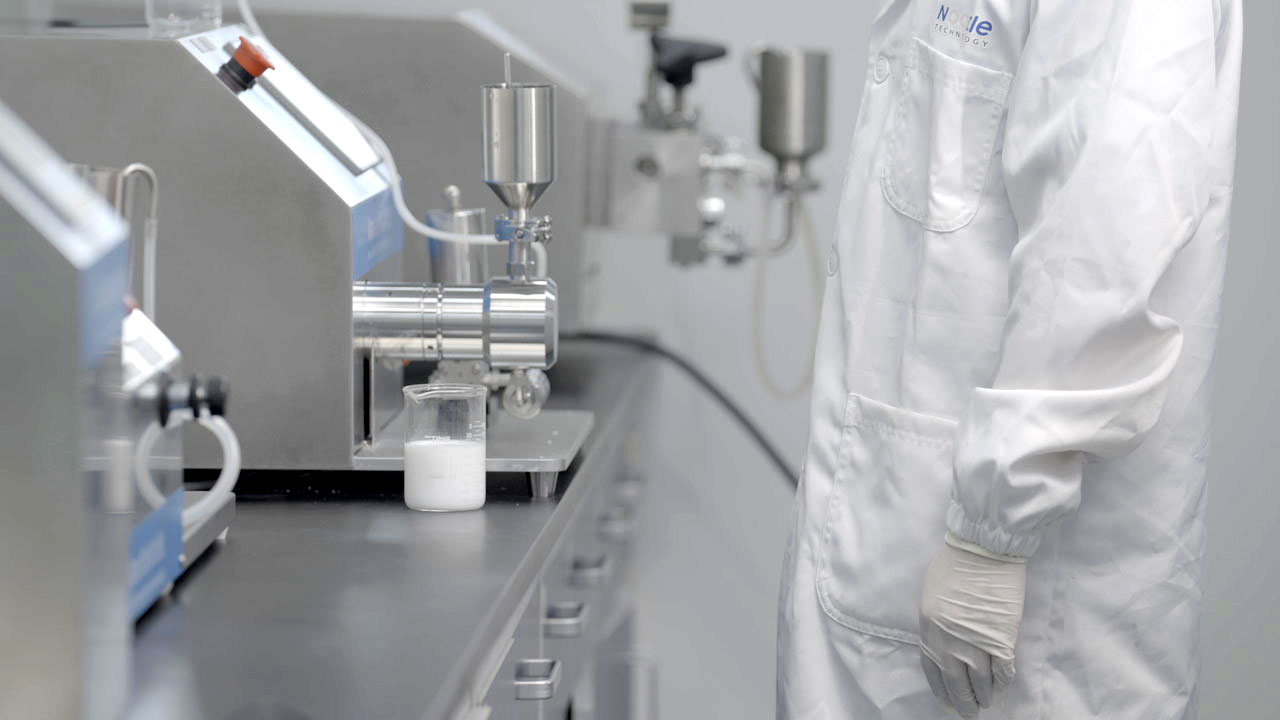

面对上述痛点，超高压微射流均质技术为纳米铜浆制备提供了全新的工艺路线。

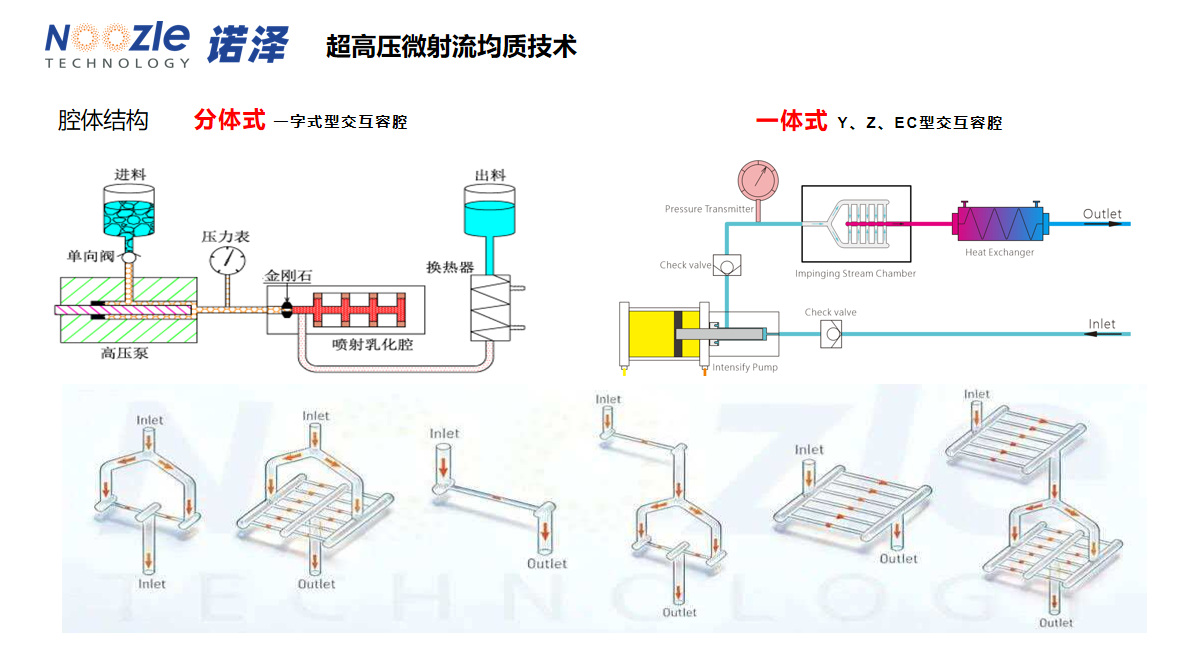

工作原理：将预混后的铜浆加压至两三百兆帕，强制通过金刚石材质的固定微通道，形成超音速物料射流；物料在通道内瞬间经受高强度剪切、高速对撞与空化效应的复合作用。这种高度集中且分布均匀的能量，可在极短时间内将铜颗粒团聚体层层剥离解聚，实现纳米级颗粒的均匀分散。

与传统依赖研磨介质的工艺有本质区别：超高压微射流均质技术依靠物料自身相互作用打散团聚，全程无研磨介质接触，从根源杜绝金属杂质引入。同时，在适宜的工艺压力与温控条件下，可最大程度保留铜颗粒原有的球形形貌，完整保障其导电与导热性能。

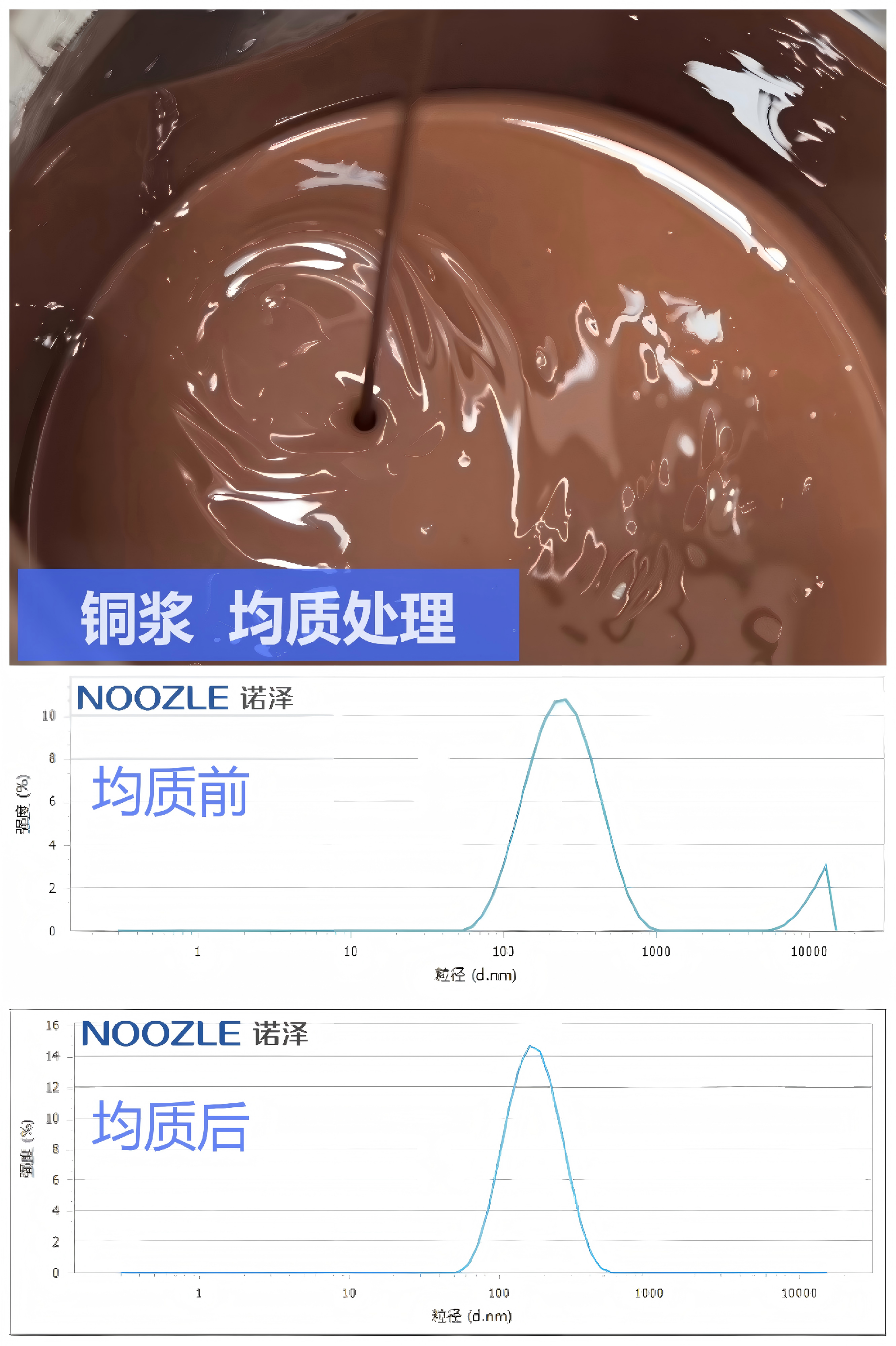

诺泽微射流均质机处理后的纳米铜浆

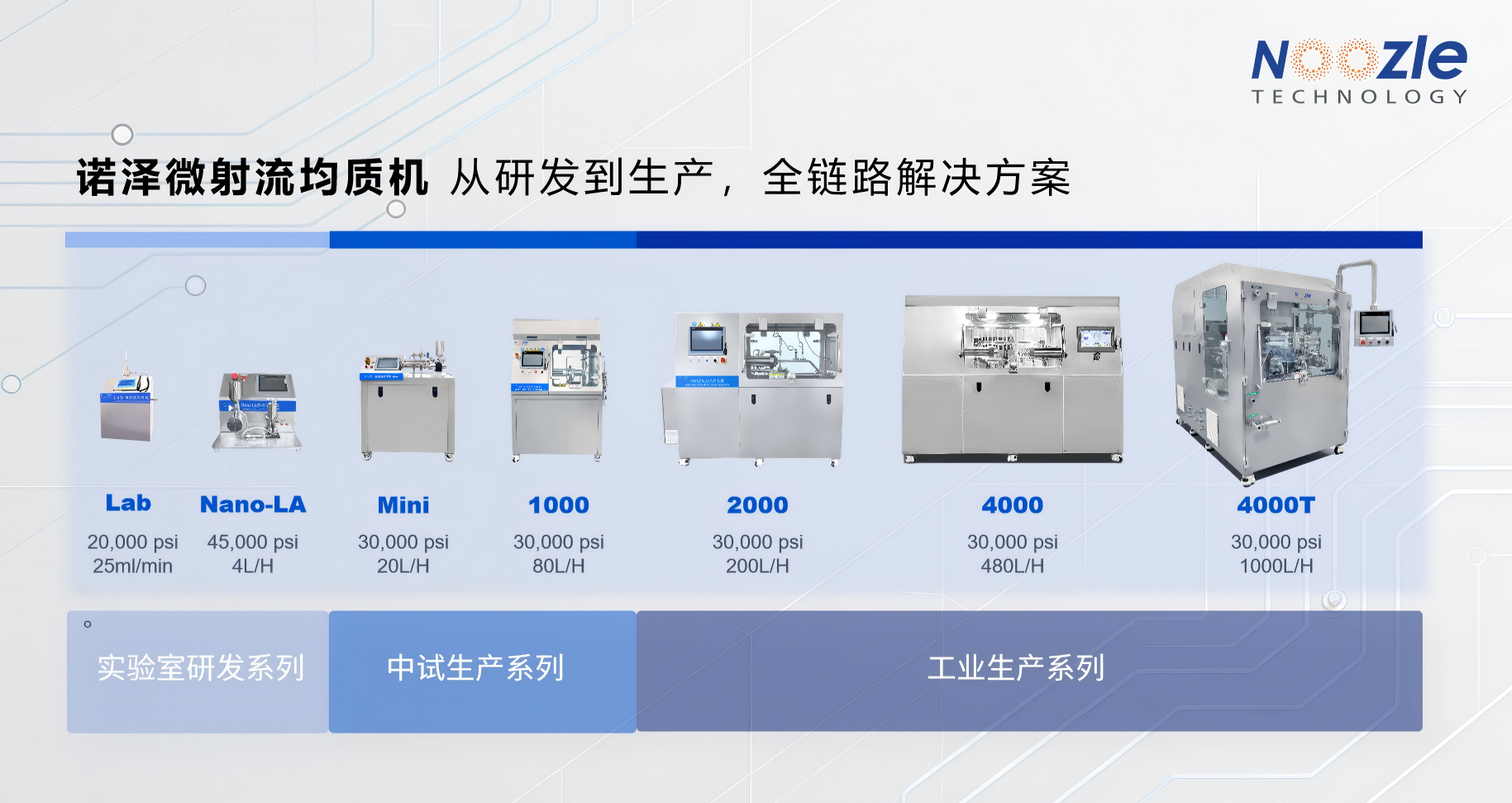

此外，微射流均质设备压力、物料流速、交互容腔类型可灵活选配与组合，从而精准控制剪切强度，可根据浆料固含量、目标粒径、终端应用场景定制专属分散工艺，全面适配多种纳米金属浆料生产需求。

对纳米铜浆制备企业而言，引入超高压微射流分散方案，不仅解决了核心解聚难题，更带动整条制备链路的综合价值提升：

性能端-释放材料潜能

颗粒充分解聚后，低温烧结活性得以释放，有助于形成更致密的烧结体，导电与导热性能显著提升；浆料流变特性稳定，存储期内不易沉降分层，为高精度印刷提供工艺基础。

成本端-提升生产效率

短时间即可达到理想分散效果，处理效率显著优于传统研磨；稳定的分散状态可有效减少因团聚导致的印刷堵网、针孔等缺陷及停机清理成本，批次一致性高，有助于降低下游质量风险，实现综合制造成本优化。

创新端-拓展配方边界

强大的分散能力打破了工艺对配方设计的束缚，企业可据此探索高固含量铜浆、多元粉体复配、特殊载体体系等创新方向，加快差异化产品开发，构筑技术竞争壁垒。

目前，超高压微射流技术方案已在导电浆料、光伏电极浆料、半导体封装浆料、电磁屏蔽涂料等多个场景完成产业化应用，帮助众多头部企业突破浆料性能提升瓶颈，实现产品竞争力升级。
