随着新能源汽车、光伏逆变、5G 射频、高压输变电等领域加速向高压化、高频化、高功率密度升级，第三代半导体代表性材料碳化硅（SiC）的应用规模持续扩大。行业对碳化硅浆料提出纳米级粒径均一性、超高分散稳定性与极低杂质含量的严苛要求。

但碳化硅莫氏硬度高达 9.5，仅次于金刚石，同时共价键极强、表面能高，原生颗粒极易形成软硬交织的团聚体。如何实现单颗粒级均匀分散，同时保障材料高纯性，是制备高性能碳化硅浆料和实现其规模化量产的关键。

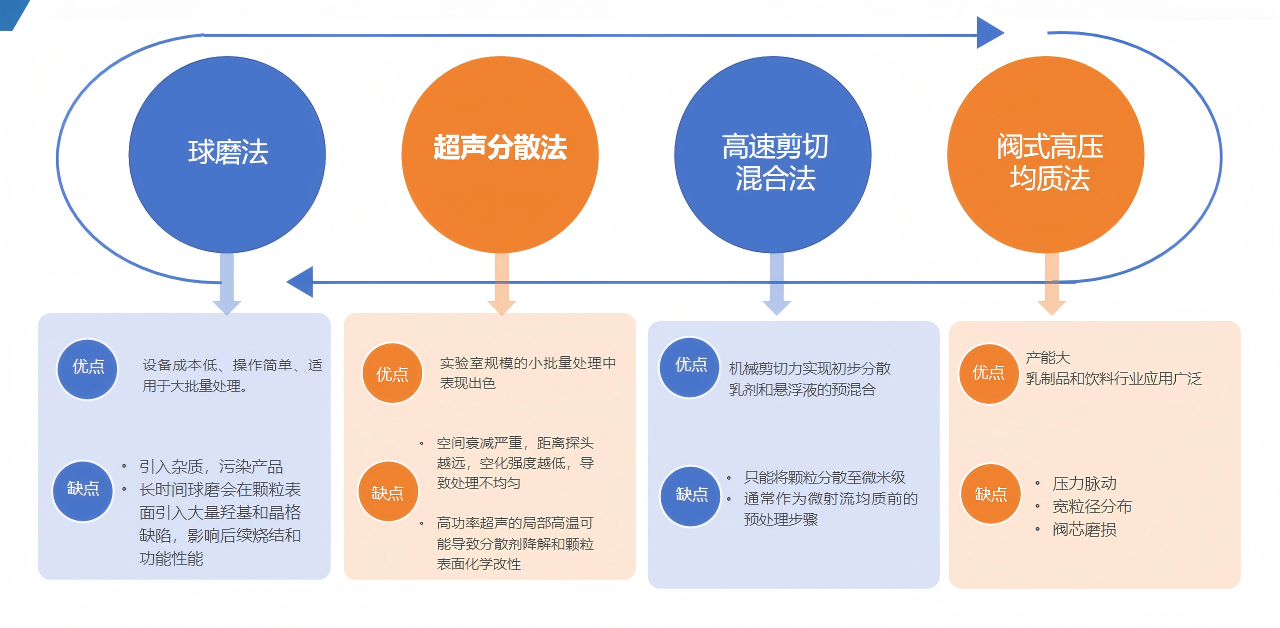

随着下游应用对浆料的要求越来越苛刻：粒径纳米级均一、分散长期稳定、杂质极低。这三项直接决定烧结坯体致密度、导热导电性能和器件可靠性。传统分散工艺在高端半导体场景下普遍存在四个问题。

团聚难解，分散有限

碳化硅颗粒表面活性高，软硬团聚交织。球磨、砂磨能量不均，难以持续破除深层硬团聚，残留团聚体会导致浆料分布不均，后续流延、涂覆、烧结易出现气孔、分层和性能离散。

粒径宽，一致性差

传统研磨难以精准控制窄粒径，颗粒尺寸跨度大。烧结时晶粒生长不均、坯体致密度不足，热导率、击穿电压等参数波动，良品率偏低。

介质污染，纯度难保

碳化硅硬度高，研磨介质和衬板磨损严重，易引入金属、陶瓷杂质。第三代半导体对杂质敏感，微量杂质即可影响电学性能，品质管控难、报废率高。

质效矛盾，量产两难

高端碳化硅浆料长期存在“提纯度则降效率、提细度则降产能”的矛盾。延长研磨时间会增加介质磨损和能耗；追求效率，分散又不充分，工艺根源上难以兼顾。

微射流均质技术凭借无介质、高能量、高均一性，正在成为高端碳化硅浆料纳米分散重要路径。

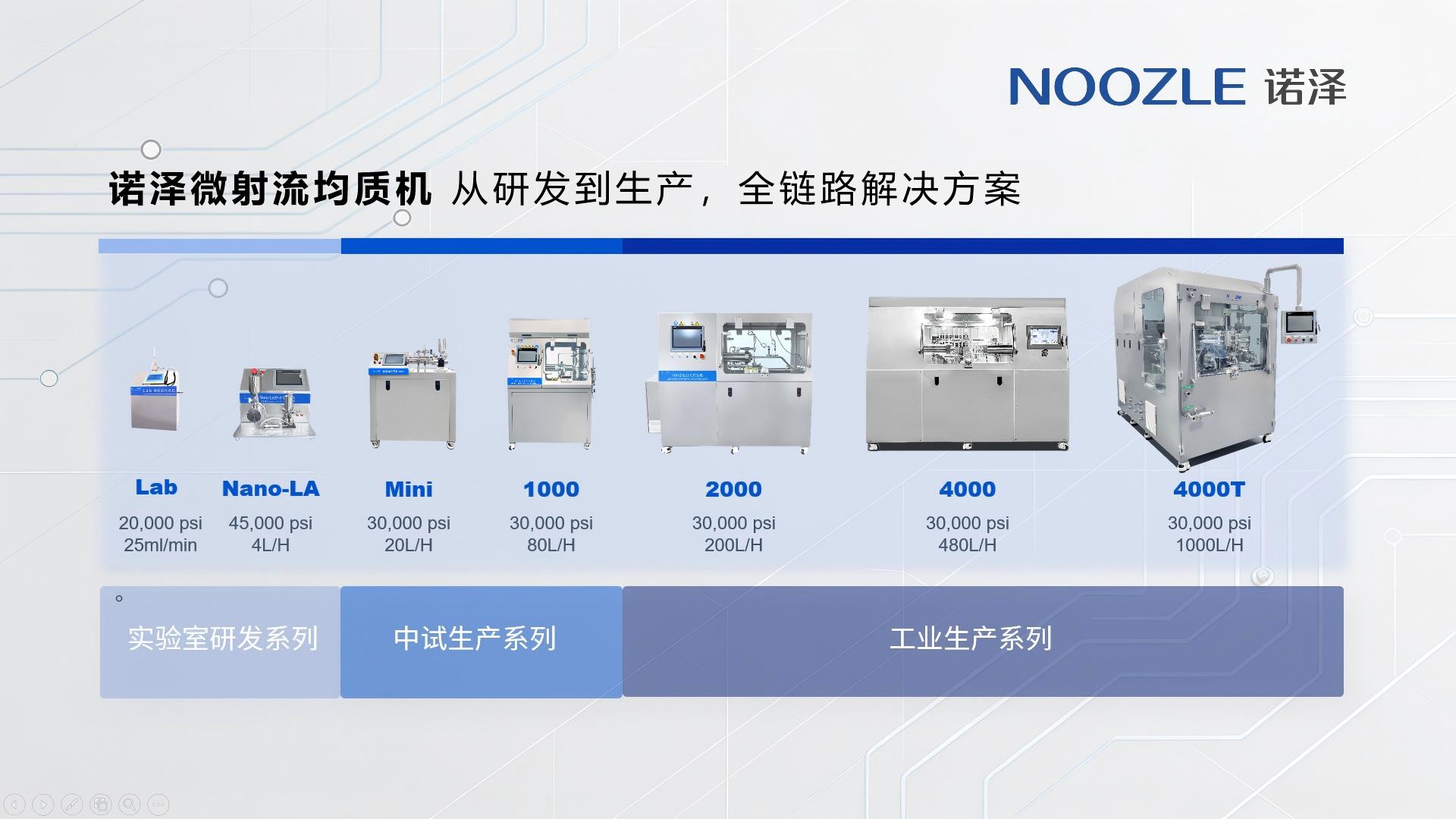

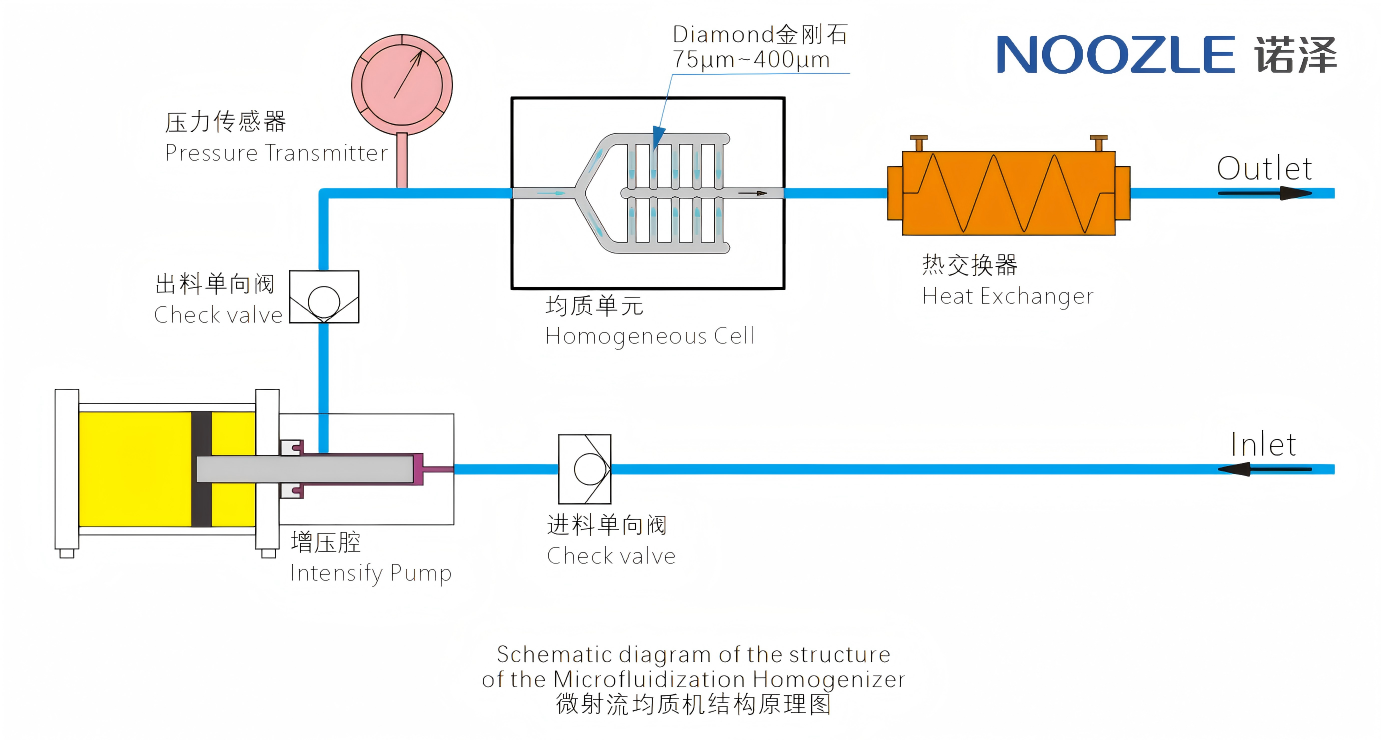

其工作原理是：将浆料加压至数百兆帕，强制通过金刚石交互容腔的固定微通道，形成高速物料射流。物料瞬间承受高强度剪切、高速对撞与空化效应，能量集中且分布均匀，可在短时间内将团聚体逐层剥离解聚，实现纳米级分散。设备直接对浆料连续处理。

与传统研磨不同，该技术依靠物料自身相互作用打散团聚，全程无研磨介质接触，可降低介质磨损引入杂质的风险。配合精准温控，过程低温可控，尽可能保留碳化硅颗粒原有晶型结构与晶格完整性。

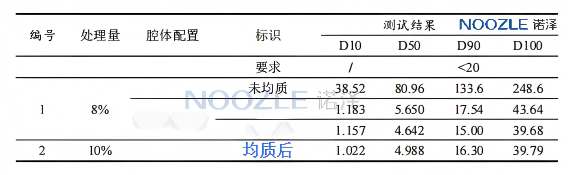

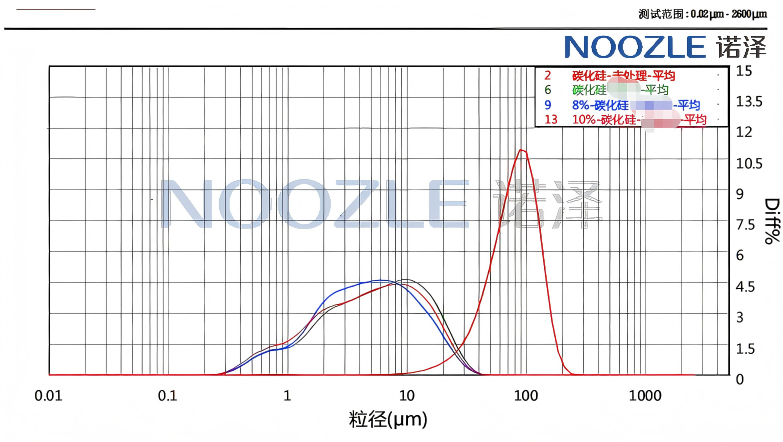

数量来源|诺泽微纳米技术卓越中心实验室

此外，微射流均质机的工作压力、物料流速、交互容腔规格可灵活选配与组合，精准调控剪切强度与作用效果，可根据浆料固含量、粘度、目标粒径与终端应用场景定制专属分散工艺，全面适配不同体系、不同规格的高端浆料生产需求。

无研磨介质污染

纯物理无介质分散，避免研磨介质磨损脱落引入杂质，有助于保障碳化硅浆料纯度，满足半导体级杂质管控要求，降低杂质导致器件性能失效的风险。

窄粒径均匀分散

在适配体系与工艺条件下，D90可收窄至目标纳米区间，消除大颗粒与团聚体，抑制存储中的再团聚与沉降，延长货架期；后续烧结坯体晶粒更均匀、致密度更高，膜层与坯体一致性提升，有助于提高良品率。

低温工况可控

瞬时分散结合高效换热，全程低温可控，减少碳化硅颗粒高温氧化与晶格损伤，保留高导热、高击穿电场等本征性能，适配高端功率器件对材料性能的要求。

线性放大量产

基于微通道并联扩容，核心能量密度恒定，工艺参数可从实验室到量产线性放大；放大时需验证各通道流量分配、压力与温度场一致性。批次间性能一致性高，可缩短研发转量产周期，适配多品种小批量到规模化生产的柔性需求。

连续高效生产。

管道式连续化作业，分散效率高于传统批次式研磨；设备易清洗、换料快，可兼容多品类碳化硅浆料生产，有利于降低综合能耗与运营成本，提升生产柔性。

目前，微射流均质技术已在陶瓷基板浆料、功率器件烧结用浆料、第三代半导体封装浆料、光伏涂层浆料等多个高端场景实现产业化应用，帮助众多企业解决浆料易沉降、成膜与烧结不均、良品率低、放大难等行业顽疾，逐步成为高端浆料产能升级的标配工艺。
